Kompaktna hidraulička stezala za ograničene prostore pri obradi
20.07.2026
Tvrtka Roemheld je za tvrtke koje moraju u ograničenim prostorima stegnuti lijevane dijelove za obradu, alate i stezne pripreme, proširila svoju ponudu držača za obrađivane dijelove s kompaktnim hidrauličkim stezanjem. Novi sustav je osmišljen za osiguranje čvrstog ponovljivog stezanja u uskim utorima, udubljenjima i džepovima, pri čemu se skraćuju vremena postavljanja i smanjuju troškovi.
Tvrtka Roemheld predstavila je novo kompaktno hidraulično stezalo koje je primjereno za višekratno stezanje obradaka i steznih naprava u ograničenim prostorima s velikom silom. Sustav za stezanje obradaka B 1.8270 posebno je primjeren za stezanje odljevaka, alata i steznih sustava, posebno kada su za stezanje na obratku dostupni samo uski utori, udubine ili džepovi.

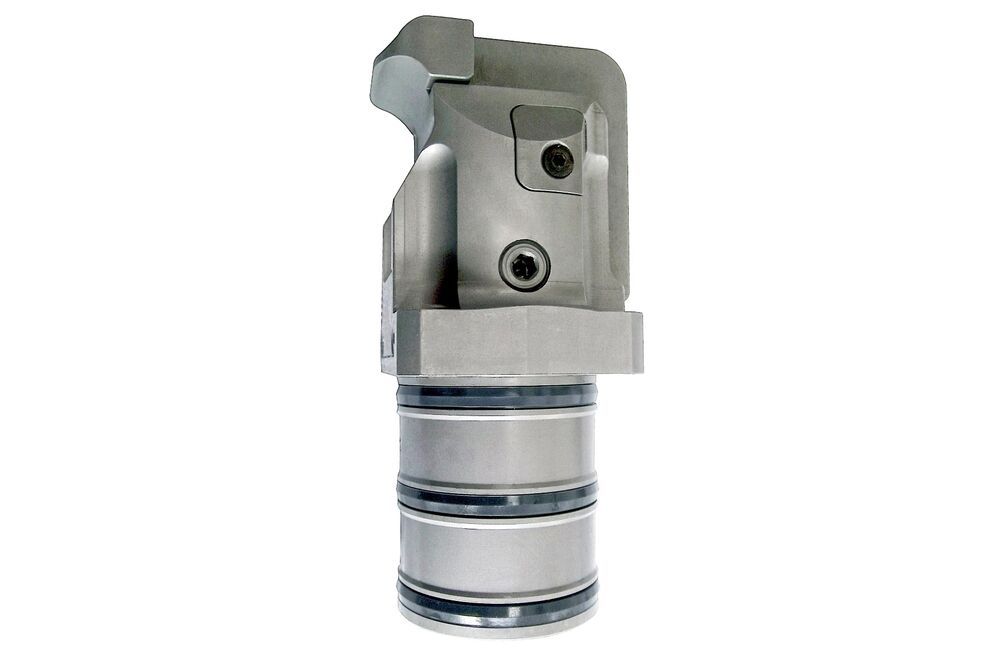

Novo hidrauličko stezalo za obratke B 1.8270 proizvođača Roemheld s patentiranom kinematikom
Konstrukcija kinematike koja omogućuje visoke sile stezanja u ograničenim prostorima toliko je inovativna, da je tvrtka Roemheld za nju dobila patent. Umjesto okretanja ili prebacivanja u položaj, poluga za stezanje se prvo pomiče u horizontalnom smjeru do točke gdje se steže obradak, a zatim se pomiče prema dolje i pritisne obradak. Takav slijed pomaka zahtijeva vrlo malo prostora i osigurava precizno stezanje za obradu. Zbog visoke sile stezanja potrebno je manje stezala, što skraćuje vrijeme postavljanja i smanjuje troškove.
Proizvod je razvijen za trenutnu primjenu i nema vanjskih cijevi, pri čemu korisnici mogu birati između brojnih konfiguracija, uključujući modele sa standardnom kratkom polugom, prilagodljivom polugom ili bez poluge za specifične geometrije obradaka. Mehanizam za brzu promjenu omogućuje jednostavnu zamjenu poluge, što osigurava fleksibilnost u različitim načinima stezanja obradaka.
Dvostrano djelujući hidraulični stezni element sa silom stezanja 6,5 kN pri radnom tlaku od 220 bara i horizontalnim hodom od 8 mm osigurava visoku učinkovitost unatoč svojim malim dimenzijama. Stezanje se može izvoditi na bilo kojoj visini poluge do četiri milimetra, što omogućuje obradu serija obrađivane građe s manjim dimenzijskim odstupanjima.
Stezalo je izrađeno od kaljenog nehrđajućeg čelika s brtvama od nitril-butadienske gume i poliuretana, što osigurava postojanost u zahtjevnim industrijskim uvjetima do temperature 80 °C. Za osiguravanje procesne stabilnosti u automatiziranim proizvodnim okruženjima, jedinica je dostupna i s pneumatskim sustavom za praćenje položaja, kako bi se potvrdio status (zategnuto/otpušteno). Na raspolaganju je i verzija bez nadzora položaja.
S tim steznim elementom u tvrtki Roemheld riješili su problem s kojim se suočavaju brojne proizvodne tvrtke, kaže Volker Schlautmann, voditelj toka vrijednosti u tvrtki Roemheld, te dodaje da kinematika omogućuje stezanje koje u prošlosti nije bilo moguće zbog tehničkih ograničenja ili je bilo vrlo zahtjevno. Pored toga, položaj postavljanja može se fleksibilno izabrati, a u slučaju ograničenih prostora, oblik prihvata s unutrašnjim kanalima za hidrauliku omogućuje postavljanje bez vanjskih cijevi.
Objavljeno na: www.etmm-online.com
Više informacija na: www.roemheld.de
